紙帶過濾機
日期：2023/4/12 11:59:33
點擊：

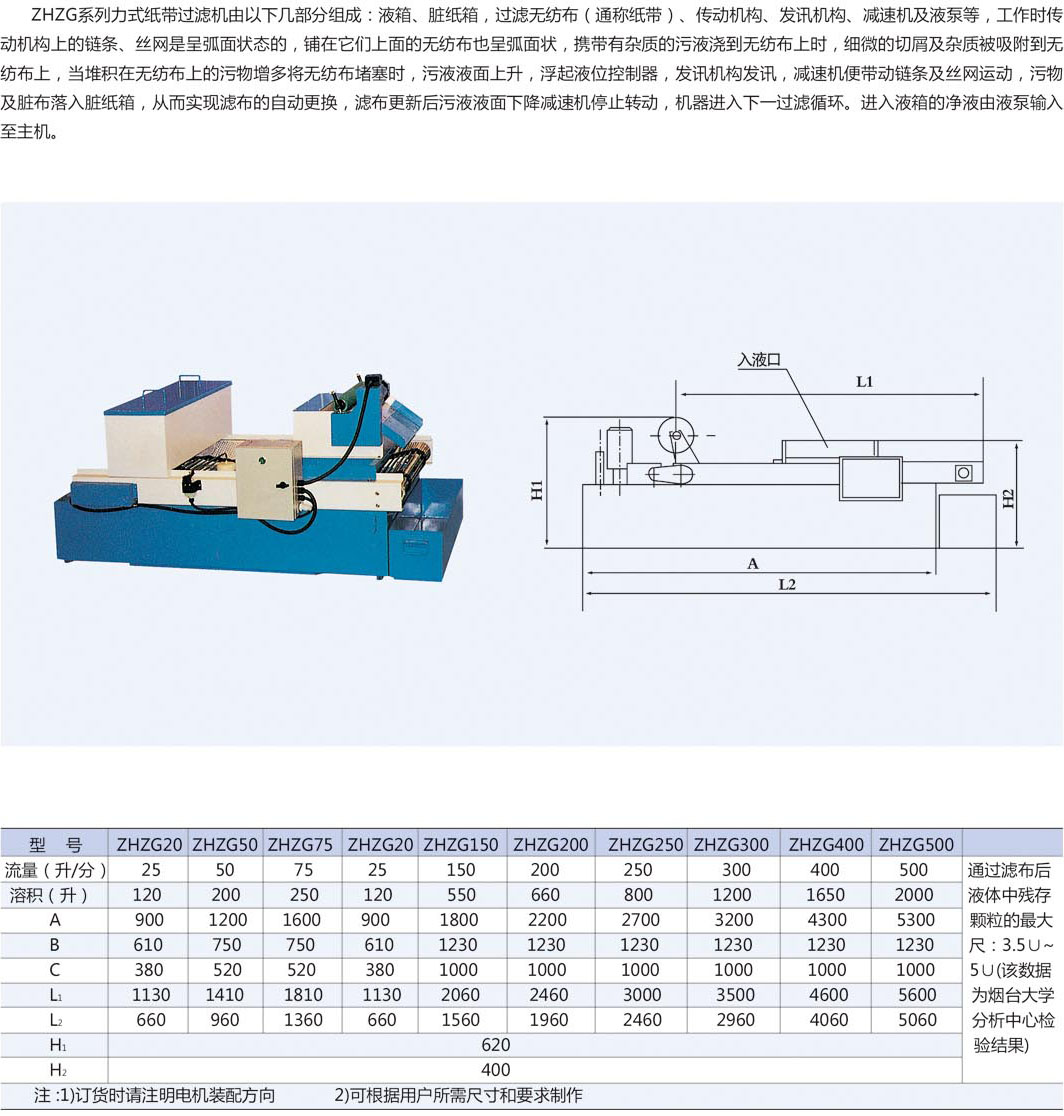

紙帶過濾機組成
紙帶過濾機主要由以下幾部分組成：液箱、廢布箱、過濾無紡布（通稱過濾紙）、傳動結構、發訊機構、驅動裝置、水流緩沖裝置、電控裝置及液泵等。
原理
紙帶過濾機是依靠液體自身的重力透過濾布，隔離雜物，從而達到凈化液體目的。傳動機構的鏈條、絲網形成一定的液池深度，濾布鋪在鏈條、絲網上。工作時攜有雜質的污液通過水流緩沖裝置流到無紡布上時，雜質被濾布隔離形成濾餅，濾餅越來越厚，污液液面上升，浮起液位控制器發訊，減速機啟動，拖動濾布，污物及臟布落入臟紙箱，從而實現濾布的自動更換；濾布更新后污液液面下降，減速機停止轉動，機器進入下一步過濾循環。過濾后的純凈液體由液泵輸送至主機。
種類
目前，紙帶過濾機可分為兩大類重力式紙帶過濾機、強迫式紙帶過濾機。
1，重力式紙帶過濾機：平網紙帶過濾機、鼓式紙帶過濾機、弧網式紙帶過濾機、板框紙帶過濾機等這類都屬于重力式紙帶過濾機范疇內，紙帶過濾都是依靠液體自身重力滲透濾布形成過濾。這種過濾機一般過濾量為50L/min-2000L/min范圍內，過濾精度15-20微米左右，單位占地面積較小，適合用于單機過濾，比如冷軋液過濾系統。

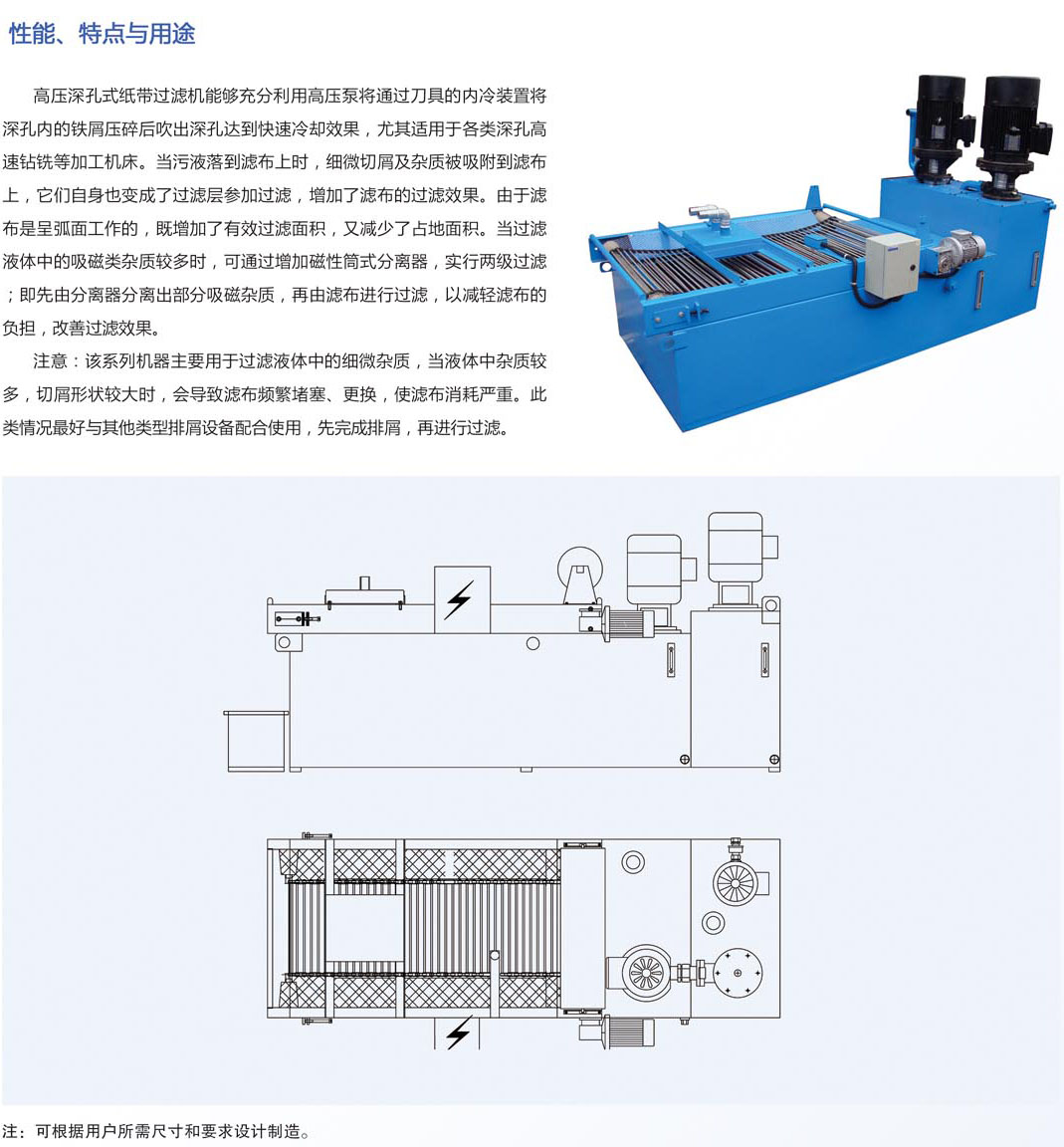

2，強迫式紙帶過濾機，負壓紙帶過濾機、正壓式紙帶過濾機、霍夫曼紙帶過濾機等系列，這種過濾機能夠做到5000L/min的的流量，過濾精度10微米，全自動過濾，含沖刷、除油、增氧系統，這種過濾形式為近幾年發展的趨勢，例如負壓式綜合過濾系統，包含刮屑系統、過濾系統、磁分離系統、增氧系統、除油系統、收紙系統、電器控制系統等組成。
